راهنمای اضطراری برای ضربات ترانسفورماتور

ترانسفورماتور چیست-منبع: LTEC

ترانسفورماتورهاتجهیزات الکتریکی حیاتی در شبکه های برق هستند. آنها به تنظیم سطوح ولتاژ سیستم، یا افزایش یا کاهش آن کمک می کنند. آنها به طور موثر و پایدار برق را به خانه ها، مشاغل و کاربران صنعتی تحویل می دهند و ثبات و امنیت نیرو را حفظ می کنند.

وقتی یک ترانسفورماتور منفجر می‌شود چه معنایی دارد-منبع: wsaz

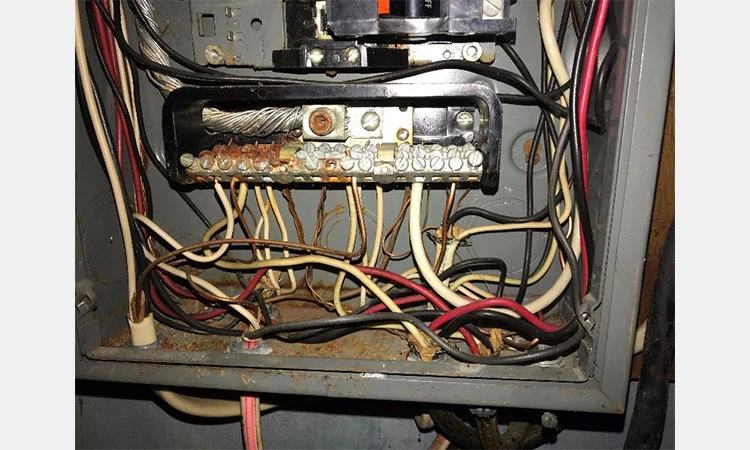

هنگامی که یک ترانسفورماتور از کار می افتد، مقدار زیادی انرژی الکتریکی به طور ناگهانی آزاد می شود که باعث خرابی یا خاموشی سیستم قدرت می شود که به طور قابل توجهی بر ایمنی عمومی تأثیر می گذارد. ضربه ترانسفورماتور ممکن است به دلایل مختلفی رخ دهد که در درجه اول به دلایل انسانی و طبیعی است. در زیر تفاوت بین سوختگی ترانسفورماتور و ضربه را توضیح می دهد.

فرسودگی و انفجار ترانسفورماتور دو نوع مختلف و شدت خرابی سیستم قدرت هستند.

فرسودگی ترانسفورماتور

فرسودگی ترانسفورماتور-منبع: zx-ele

در مقایسه با انفجار ترانسفورماتور، فرسودگی ترانسفورماتور یک رویداد اضطراری کمتر جدی است، اما می تواند بر سیستم های قدرت نیز تأثیر بگذارد. علت اصلی آن گرم شدن بیش از حد سیم پیچ های داخلی ترانسفورماتور است که می تواند باعث خرابی عایق یا اتصال کوتاه موضعی شود. این نوع خرابی به راحتی می تواند منجر به فرسودگی مدار شود و با دود، بوی سوختن و صداهای غیر معمول همراه باشد.

انفجار ترانسفورماتور

انفجار ترانسفورماتور-منبع: آب و هوا

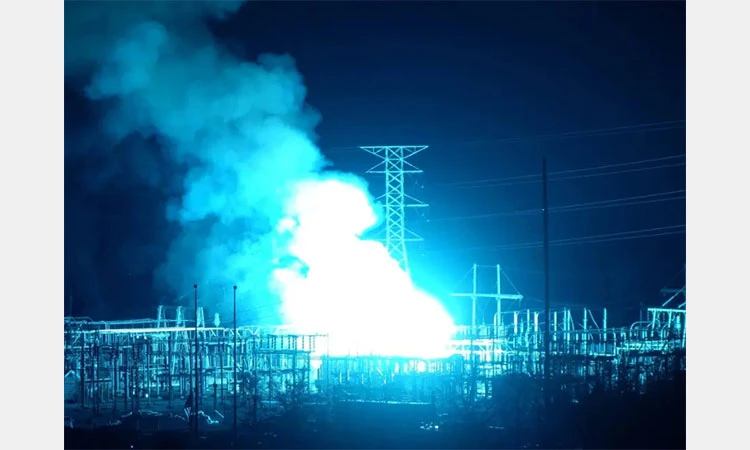

انفجار ترانسفورماتور یک رویداد اجتماعی بسیار خطرناک است. زمانی اتفاق می افتد که یک اتصال کوتاه در ترانسفورماتور رخ دهد. پس از یک اتصال کوتاه، گرمای شدید به سرعت روغن عایق موجود در عایق را تبخیر می کند. فشار حاصل می تواند باعث پارگی مخزن روغن ترانسفورماتور شود و موج ضربه ای قدرتمند و گلوله آتش ایجاد کند. هنگامی که مخزن منفجر می شود، روغن داغ در منطقه وسیعی در اطراف ترانسفورماتور پاشیده می شود و به طور بالقوه باعث آتش سوزی می شود.

تظاهرات خاص انفجار ترانسفورماتور عبارتند از:

فلاش اوور

Flashover-منبع: researchgate

رویدادی که در آن جریان از عایق ترانسفورماتور عبور می کند و باعث تخلیه سطحی می شود.

قوس

Arc-منبع: ترانسفورماتور-مجله

هنگامی که عایق ترانسفورماتور خراب می شود، گاز داخل به طور مداوم تخلیه می شود و قوس ایجاد می کند.

پارگی

هنگامی که یک ترانسفورماتور منفجر می شود، فشار داخلی بیش از حد باعث پارگی فیزیکی مخزن ذخیره روغن می شود و باعث انفجار شدید می شود.

قبل یا در حین ضربه ترانسفورماتور چه علائم خاصی را می توانیم مشاهده کنیم و چه اقدامات پیشگیرانه ای می توانیم انجام دهیم؟ با مشاهده پدیده های زیر می توانید این علائم را شناسایی کنید:

علائم بصری

علائم بصری-منبع: daelimtransformer

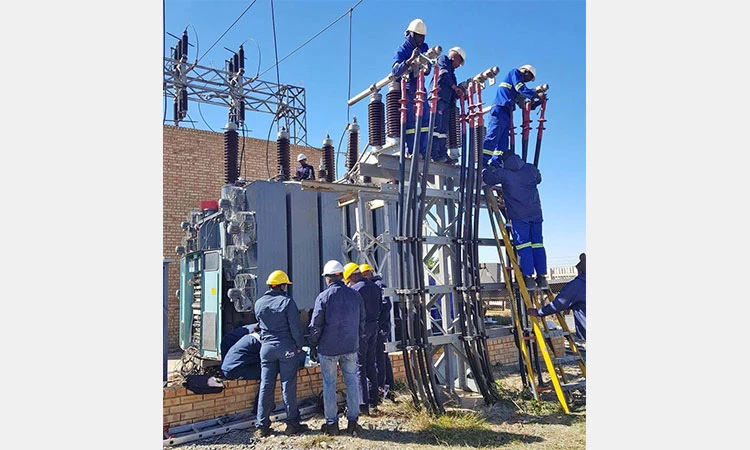

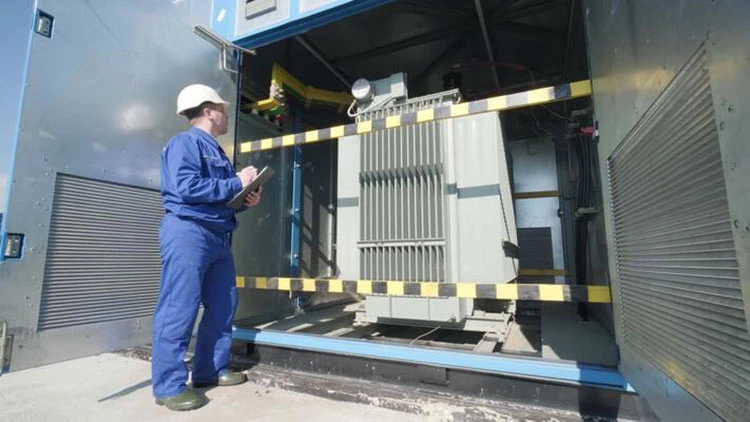

ترانسفورماتورها را به طور مرتب تعویض و تعمیر کنید. می توانید به صورت بصری محل سوختگی را تعیین کنید و ماهیت عیب را تجزیه و تحلیل کنید.

رنگ شعله

رنگ شعله-منبع: sergi-tp

بسته به رنگ شعله، حجم دود و وجود جرقه یا قوس در هنگام ضربه، می توانید علت دمیدن ترانسفورماتور را تعیین کنید. اگر شعله سبز، آبی یا نارنجی باشد، نشان دهنده سوختن سیم پیچ های داخلی و مواد عایق است.

دود

دود-منبع: borninspace

پس از یک ضربه، اگر دود غلیظ سفید تولید شود، نشان می دهد که روغن عایق داخل ترانسفورماتور تبخیر شده و بیش از حد گرم شده و باعث سوختن سیم پیچ ها و عایق شده است.

جرقه یا قوس

جرقه یا قوس{0}}منبع: capturedlightning

اگر پس از یک ضربه جرقه یا قوس ایجاد شود، نشان دهنده ایراد در سیم کشی خارجی مانند ترمینال ها یا بوش ها است که منجر به اتصال کوتاه می شود.

صدا

علاوه بر علائم بصری، می توانید از صدا نیز برای تعیین نوع و علت عیب ترانسفورماتور قبل یا در حین ضربه استفاده کنید.

صدای ترق، خش خش یا وزوز

اگر بدنه در هنگام انفجار صداهای تروق، خش خش یا وزوز منتشر می کند، این نشان دهنده ترک و نشت نفت یا گاز با فشار بالا-است.

صدای غرش یا کوبیدن بلند

اگر یک ترانسفورماتور منفجر شده با صدای غرش یا کوبیدن بلند باشد، این نشان می دهد که تمام گاز داخلی خارج شده است و یک موج ضربه ای قوی ایجاد می کند.

بو

بو-منبع: taishantransformer

اگر بوی سوختگی در چند متری ترانسفورماتور تشخیص داده شود، احتمال ترکیدگی ترانسفورماتور و خرابی آن زیاد است.

بوی روغن سوخته یا ازن

پس از انفجار ترانسفورماتور، سوختن روغن عایق داخل ترانسفورماتور بوی قوی روغن سوخته یا ازن تولید می کند. این نشان می دهد که روغن عایق داخل ترانسفورماتور نشت کرده و در حال سوختن است، احتمالاً با قوس قابل توجهی.

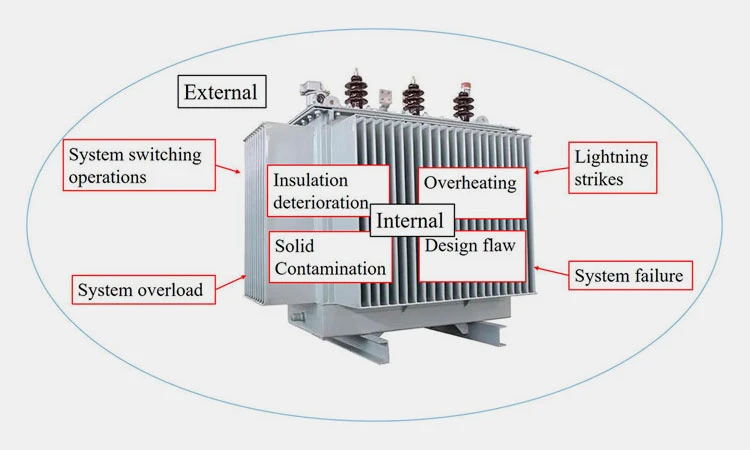

خرابی ترانسفورماتور می تواند به دلایل مختلفی رخ دهد که اغلب به دلیل ترکیبی از یک یا چند عامل است. این موارد عبارتند از:

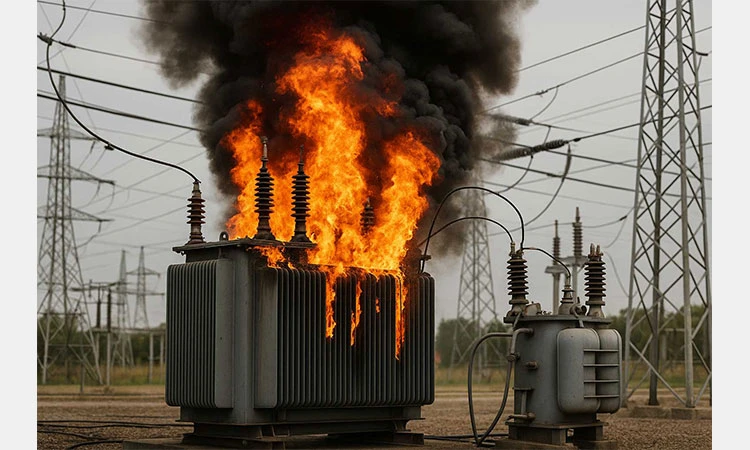

اضافه بار الکتریکی یا اتصال کوتاه

اضافه بار الکتریکی یا اتصال کوتاه-منبع: eshop

هنگامی که یک ترانسفورماتور به خوبی نگهداری نمی شود و از عمر مفید خود فراتر رفته است، کارکرد طولانی مدت می تواند باعث افزایش شدید دمای داخلی شود و باعث تسریع تخریب روغن و عایق ترانسفورماتور شود. همراه با یک اتصال کوتاه ناشی از نیروهای خارجی در سیستم قدرت، این می تواند یک موج بزرگ جریان در ترانسفورماتور ایجاد کند و نیروهای الکترومغناطیسی قوی ایجاد کند. این نیروهای الکترومغناطیسی می توانند سیم پیچ های ترانسفورماتور را از نظر فیزیکی تغییر شکل دهند و به عایق بین پیچ ها آسیب بزنند و باعث اتصال کوتاه شوند.

خرابی عایق داخلی

خرابی عایق داخلی-منبع: borninspace

لایه عایق درون یک ترانسفورماتور "خون حیات" آن است. با گذشت زمان و با افزایش سن ترانسفورماتور، روغن عایق به طور مداوم گرم می شود و آلوده می شود و محصولات جانبی اسیدی و لجن تولید می کند. این شرایط عملکرد آب بندی ترانسفورماتور را کاهش می دهد، اجازه می دهد هوا و رطوبت وارد شود و در نهایت عملکرد عایق ترانسفورماتور و قدرت دی الکتریک را کاهش می دهد و در نهایت منجر به خرابی عایق می شود.

ایرادات ساخت و طراحی

عیوب ساخت و طراحی-منبع: سلام{1}}تکنولوژی

طراحی ضعیف ترانسفورماتور می تواند به راحتی منجر به نقص و اتصالات شل شود. این می تواند ناشی از نقص یا اتصالات شل در جوش داخلی تجهیزات باشد. اگر سیم پیچ های داخلی ترانسفورماتور به درستی طراحی نشده باشد و در نتیجه فاصله کافی بین سیم پیچ ها وجود نداشته باشد یا ساختار محکم بسته شود، اجزای داخلی در معرض لرزش و تخلیه هستند.

تداخل الکتریکی خارجی

تداخل الکتریکی خارجی-منبع: frontiersin

صاعقه یا برق گرفتگی در سیستم قدرت می تواند باعث تعویض مکرر سیستم شود و سیستم را در معرض ولتاژهای بیش از-بیش از مقدار نامی قرار دهد. این به راحتی می تواند منجر به شکست عایق شود. ترانسفورماتورها به ویژه در برابر نوسانات ولتاژ بزرگ پس از برخورد صاعقه حساس هستند.

عوامل محیطی و انسانی

مونتاژ و شرایط عملیاتی ارزان قیمت ترانسفورماتور می تواند عملکرد ترانسفورماتور را به میزان قابل توجهی کاهش دهد و پیری ترانسفورماتور را تسریع کند. قرار گرفتن طولانی مدت در معرض رطوبت یا مواد شیمیایی خورنده می تواند به پوشش و عایق ترانسفورماتور آسیب برساند.
