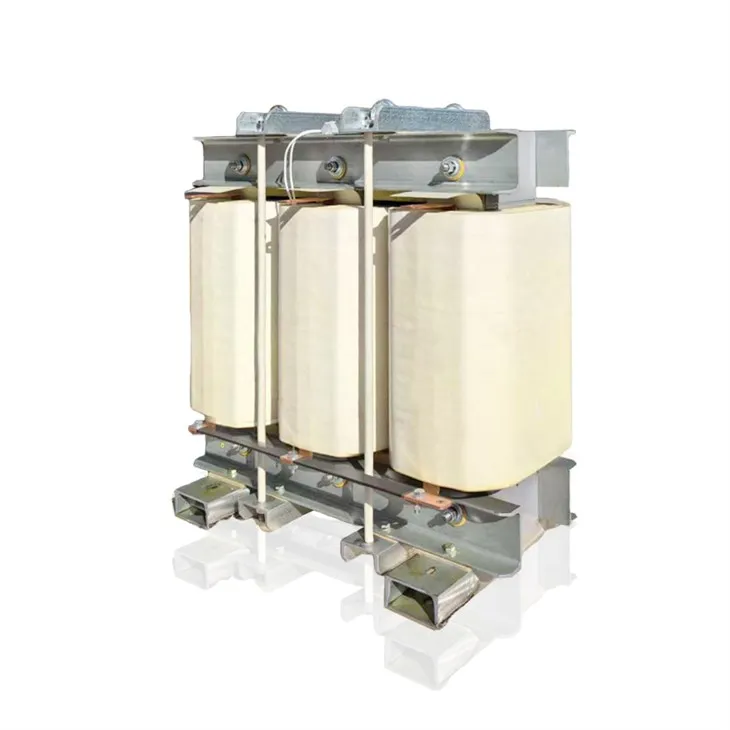

راکتورهای شنت ولتاژ پایین

راکتورهای شنت ولتاژ پایین دستگاه‌های القایی هستند که به صورت موازی (شنت) به سیستم‌های قدرت الکتریکی که در سطوح ولتاژ پایین (معمولاً زیر 1 کیلو ولت) کار می‌کنند، متصل می‌شوند. آنها برای جذب توان راکتیو (VARs) برای تنظیم پایداری ولتاژ، کاهش افزایش ولتاژ، و بهبود کیفیت توان در شبکه‌های ولتاژ پایین- طراحی شده‌اند.

توابع کلیدی:

جبران توان راکتیو:توان راکتیو خازنی افست تولید شده توسط کابل های کم بار یا خطوط انتقال طولانی، از اضافه ولتاژ جلوگیری می کند.

تثبیت ولتاژ: ولتاژ سیستم را با جبران عوامل قدرت پیشرو در محدوده قابل قبول حفظ کنید.

فیلتر هارمونیک (در برخی طرح ها): کاهش اعوجاج هارمونیک در صورت ترکیب با تنظیمات فیلتر.

مزایا:

راندمان شبکه را با کاهش جریان توان راکتیو افزایش می دهد.

استرس تجهیزات را به حداقل می رساند و طول عمر دارایی را افزایش می دهد.

راه حل مقرون به صرفه-برای کنترل موضعی ولتاژ.

کاربردهای راکتورهای شنت ولتاژ پایین

کارخانه های صنعتی

سیستم های توزیع برق

سیستم های انرژی های تجدیدپذیر

بازرگانی و زیرساخت

1. کاربردهای صنعتی

درایوهای موتور و VFD: کاهش اعوجاج هارمونیک و محافظت از تجهیزات حساس.

یو پی اس و مراکز داده: کیفیت برق را افزایش می دهد و از نوسانات ولتاژ جلوگیری می کند.

2. سیستم های توزیع برق

جبران توان راکتیو: با جذب توان راکتیو اضافی در شبکه‌های ولتاژ پایین{0} ضریب توان را بهبود می‌بخشد.

تنظیم ولتاژ: به تثبیت سطوح ولتاژ در شبکه های توزیع کمک می کند.

3. سیستم های انرژی های تجدیدپذیر

مزارع خورشیدی/بادی: جبران توان راکتیو در سیستم‌های مبتنی بر اینورتر-.

سیستم های ذخیره انرژی (ESS): پایداری شبکه را در اتصالات ولتاژ پایین حفظ می کند.

4. بازرگانی و زیرساخت

مراکز خرید، بیمارستان ها و فرودگاه ها: منبع تغذیه پایدار را تضمین می کند و تلفات انرژی را کاهش می دهد.

سیستم های راه آهن و مترو: از منبع تغذیه کششی با مدیریت توان راکتیو پشتیبانی می کند.

مشخصات فنی راکتورهای شنت ولتاژ پایینs

پارامتر	مشخصات	واحد	اظهارات
ولتاژ نامی	400، 480، 600، 690 و غیره	V (ولت)	بستگی به سطح ولتاژ سیستم دارد
فرکانس	50 / 60	هرتز	فرکانس برق استاندارد
توان راکتیو نامی	10 – 500	kVAr	قابل تنظیم بر اساس نیاز
کلاس عایق	کلاس A (105 درجه)، کلاس B (130 درجه)، کلاس F (155 درجه)	-	خشک-نوع معمولی. روغن-غوطه ور اختیاری است
روش خنک کننده	AN (Air Natural) / AF (Air Forced)	-	نوع خشک-معمولاً AN
تحمل (قدرت راکتیو)	± 5% تا ± 10%	-	طبق IEC 60076-6
افزایش دما	کمتر یا مساوی 80 درجه (سیم پیچ، با مقاومت)	درجه	برای راکتورهای نوع خشک-
سطح صدا	کمتر یا مساوی 50 تا 65	دسی بل	بستگی به طراحی و خنک کننده دارد
نوع اتصال	ستاره (Y) یا دلتا (Δ)	-	قابل تنظیم بر اساس سیستم
کلاس حفاظت	IP00 تا IP54	-	کاربردهای داخلی/خارجی
مدار کوتاه-مقاومت	به طور معمول، جریان نامی 2-3 ثانیه	-	بر اساس سیستم مورد نیاز
اعوجاج هارمونیک	THD<2% (for filter reactors)	%	اگر برای کاهش هارمونیک استفاده شود
مطابقت با استانداردها	IEC 60076-6، IEEE C57.21، EN 61558	-	استانداردهای صنعت

191

چرا LTEC را انتخاب کنیدراکتورهای شنت ولتاژ پایین?

LTEC - تقویت سیستم های خود با نوآوری!

راندمان بالا و صرفه جویی در انرژی

طراحی با اتلاف هسته کم– مدارهای مغناطیسی بهینه شده (مثلاً فولاد سیلیکونی درجه بالا) تلفات جریان گردابی و هیسترزیس را به حداقل می رساند.

بار توان راکتیو را کاهش می دهد- بهبود می بخشدضریب توان (حداکثر 0.95+)و اتلاف انرژی در شبکه های LV را کاهش می دهد

کیفیت قدرت و حفاظت برتر

سرکوب هارمونیک- محدودیت هاTHD (اعوجاج هارمونیک کل)برای محافظت از وسایل الکترونیکی حساس
تثبیت ولتاژ– از اضافه ولتاژ در بانک های خازن و شبکه های کابلی طولانی جلوگیری می کند.

ساخت و ساز قوی و طولانی-

انعطاف پذیری حرارتی– عایق-درجه حرارت بالا (کلاس F/H) برای عملکرد پایدار تحت بارهای سنگین.
کاهش لرزش و نویز– اشباع سیم پیچ پیشرفته و میرایی مکانیکی برای استفاده بی سروصدا و کم تعمیر-.

ایمنی و انطباق

حفاظت در برابر جریان بیش از حد و اتصال کوتاه-- مقاومت می کند200% اضافه باربرای 10+ ثانیه (IEC 60076).
گواهینامه های جهانی- مطابقت داردIEC، IEEE، ULو سایر استانداردهای صنعتی

راه حل های قابل تنظیم

قابلیت اطمینان جهانی

مورد اعتمادابزارهای برقی، OEM ها و صنایع در 60+ کشور.
پشتیبانی فنیو گزینه های گارانتی تمدید شده
